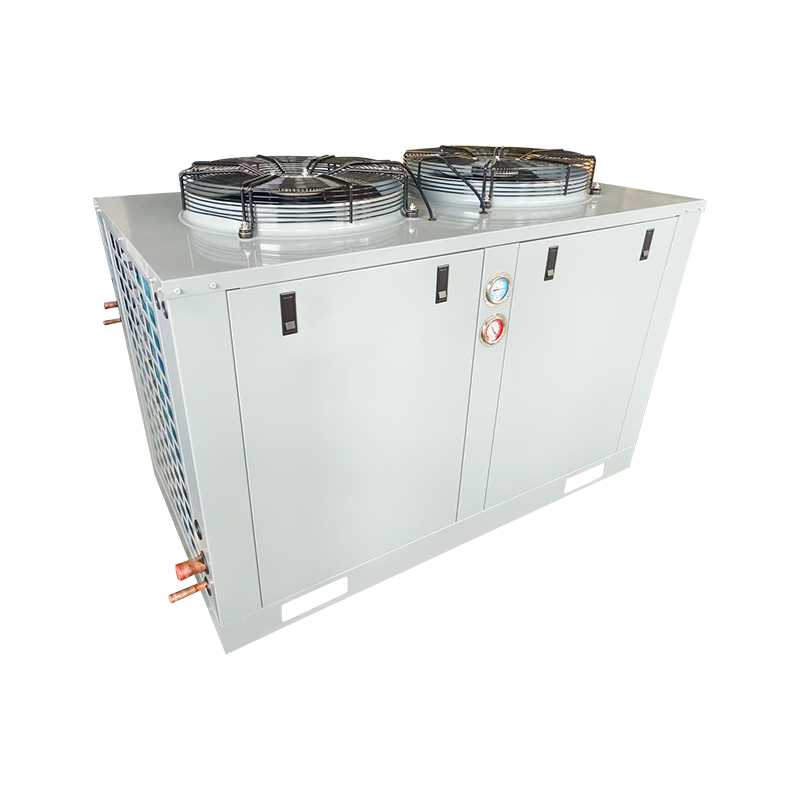

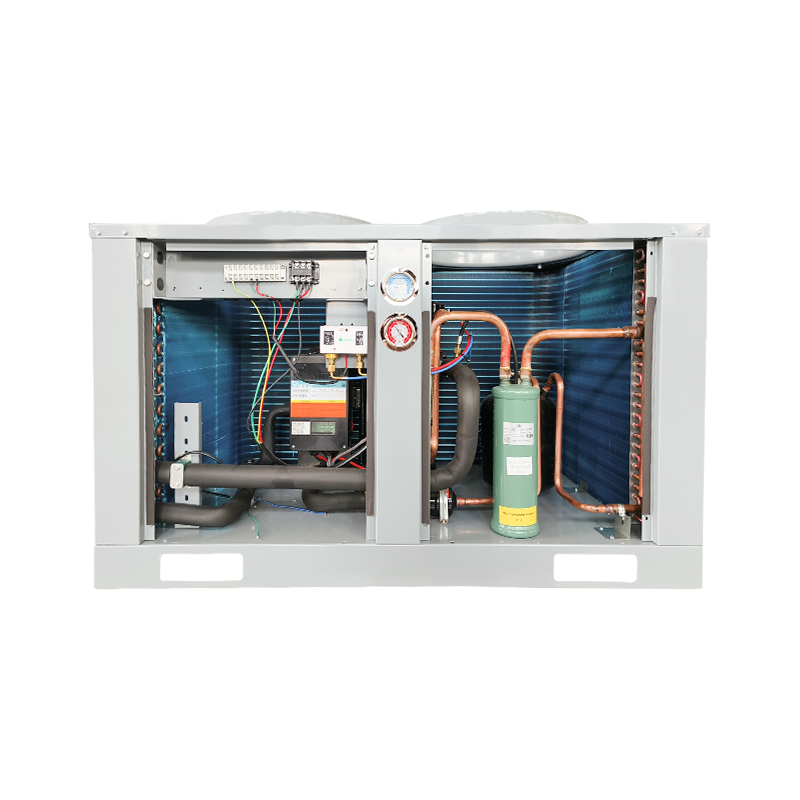

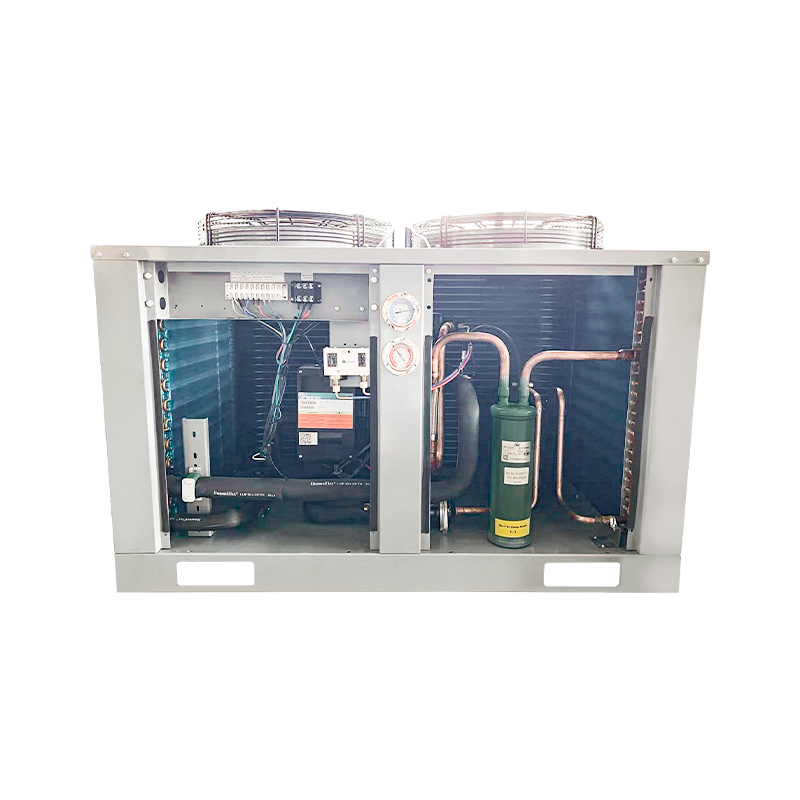

Name: Horní kondenzační jednotka s výstupem vzduchu (pomocí kompresoru Panasonic) 8-40HP
Rating: 5 (99 reviews)

Horní kondenzační jednotka s výstupem vzduchu (pomocí kompresoru Panasonic) 8-40HP

Naše kondenzační jednotka s horním výstupem vzduchu (pomocí kompresoru Panasonic) 8–40 HP – navržená pro špičkový výkon a spolehlivost, poháněná světově proslulým spirálovým kompresorem Panasonic. Tato jednotka, navržená pro boční vypouštění vzduchu, poskytuje výkonné a účinné chlazení v celé řadě náročných prostředí. Ať už pracujete v aplikacích s hlubokým mrazem (-30 °C až -5 °C) nebo při střední teplotě (-15 °C až 10 °C), tato kondenzační jednotka se bez problémů přizpůsobí vašim potřebám – od chladírenských skladů a zařízení na zpracování potravin až po supermarkety a průmyslové chladicí systémy. Kompresor Panasonic zajišťuje ultra tichý provoz, vynikající energetickou účinnost a prodlouženou životnost díky své robustní technologii rolování s nízkými vibracemi. Díky kompaktní konstrukci s bočním výtokem šetří cenný instalační prostor a zároveň optimalizuje proudění vzduchu pro rychlejší a rovnoměrnější chlazení. Tato jednotka zkonstruovaná tak, aby vydržela drsné podmínky a zkonstruována pro minimální údržbu, snižuje prostoje a provozní náklady – poskytuje vám klid a maximální návratnost investic. Ať už upgradujete stávající systém nebo instalujete novou chladicí infrastrukturu, naše kondenzační jednotka s pohonem Panasonic je chytrou a perspektivní volbou pro podniky, které požadují výkon, odolnost a efektivitu.

Model jednotky		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Typ výstupu kondenzovaného vzduchu		Boční výstup vzduchu							Horní výstup vzduchu
Teplota odpařování/chladivo		-30 ℃~5℃ /R22
Výkon (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompresor	Typ	Kompresor Panasonic Scroll
	Kapacita (P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Lopatka kondenzátoru a parametry motoru	Značka	orientovat							HaiLe
	Číslo	1	1	1	1	2	2	2	2	2
	Výkon (W)	130	130	130	130	130	130	130	2×420	2×420
	Specifikace ventilátoru	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Objem vzduchu (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikace kondenzátorové mědi		Vnitřní závit
Kondenzační plocha (m²)		30	40	30	40	50	60	80	100	200
Kondenzátorová měděná trubka		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Objem nádrže (L)		5	5	5	5	8	8	10	10	12
Specifikace pro uzavírací ventily a svařované měděné trubky		10 16 Port závitového připojení		10 16 Port závitového připojení		12 19 Port závitového připojení		16 28 Svařovací přípojný port
Doporučený objem chladírny pro skladování v chladu teplotní rozsah 0~-18 C(m³		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Chladicí výkon (W)	Teplota vypařování	Testovací podmínky: Teplota zpětného vzduchu 20℃, stupeň podchlazení OK; Teplota kondenzace 40℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15 ℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5 ℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Rozměry produktu: délka × šířka × výška (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Rozměry balení: délka × šířka × výška (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Instalační délka × šířka (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690 × 450	870×725	970×755
Hlučnost dB(A)		51	51	51	51	53	53	56	56	59
Čistá hmotnost (kg)		71	75	71	75	90	99	122	/	/
Hrubá hmotnost (kg)		78	82	78	82	97	106	130	/	/
Škrtící zařízení		Tepelný expanzní ventil (poskytován uživatelem)
Doporučujeme použít model tepelného expanzního ventilu		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Doporučený model vzduchového chladiče		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Poznámka: Pro zajištění chladicího efektu instalace jednotky se doporučuje použít měděné trubky se specifikacemi ne menšími než má vzduchový chladič. Při připojení ke kondenzační jednotce lze použít měděné trubky s proměnným průměrem!

Model jednotky		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Typ výstupu kondenzovaného vzduchu		Boční výstup vzduchu							Horní výstup vzduchu
Teplota odpařování/chladivo		-15 ℃~10℃ /R22
Výkon (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompresor	Typ	Kompresor Panasonic Scroll
	Kapacita (P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Lopatka kondenzátoru a parametry motoru	Značka	orientovat							HaiLe
	Číslo	1	1	1	1	2	2	2	2	2
	Výkon (W)	130	130	130	130	130	130	130	2×420	2×420
	Specifikace ventilátoru	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Objem (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikace kondenzátorové mědi		Vnitřní závit
Kondenzační plocha (m²)		30	40	30	40	50	60	80	100	200
Kondenzátorová měděná trubka		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Objem nádrže (L)		5	5	5	5	8	8	10	10	12
Specifikace pro uzavírací ventily a svařované měděné trubky		10 16 Port závitového připojení		10 16 Závitový port připojení		12 19 Port závitového připojení		16 28 Svařovací přípojný port
Doporučený objem chladírny pro skladování v chladu teplotní rozsah 0~~18 C(m³)		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Chladicí výkon (W)	Teplota vypařování	Testovací podmínky: Teplota zpětného vzduchu 20℃, stupeň podchlazení OK; Teplota kondenzace 40℃
	-15 ℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Rozměry produktu: délka × šířka × výška (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Rozměry produktu: délka × šířka × výška (mm)		1120 x 450 x 955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Rozměry balení: délka × šířka × výška (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690 × 450	870×725	970×755
Instalační délka × šířka (mm)		51	51	51	51	53	53	56	56	59
Čistá hmotnost (kg)		71	75	71	75	90	99	122	/	/
Hrubá hmotnost (kg)		78	82	78	82	97	106	130	/	/
Škrtící zařízení		Tepelný expanzní ventil (poskytován uživatelem)
Doporučujeme použít model tepelného expanzního ventilu		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Doporučený model vzduchového chladiče		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Poznámka: Pro zajištění chladicího účinku instalace jednotky se doporučuje použít měděné trubky se specifikacemi, které nejsou menší než u vzduchového chladiče. Při připojení ke kondenzační jednotce lze použít měděné trubky s proměnným průměrem!
