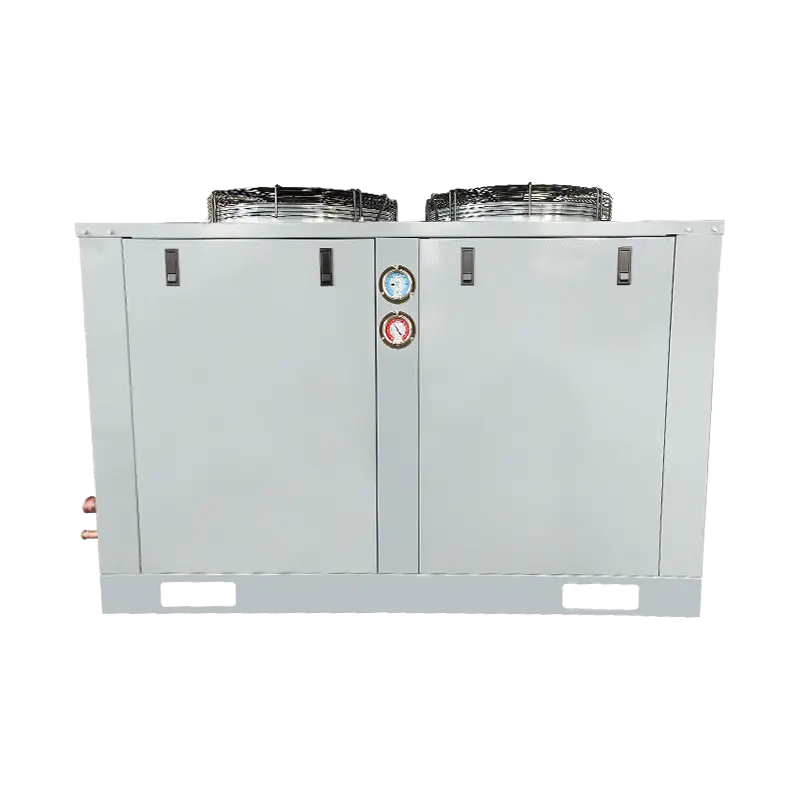

Kondenzační jednotka s horním výstupem vzduchu (používající kompresor Copeland) 8-40HP, poháněná spolehlivým spirálovým kompresorem Copeland, je navržena tak, aby poskytovala vynikající chladicí výkon a energetickou účinnost v široké škále aplikací. Díky možnostem výkonu od 8 HP do 40 HP je tato jednotka zvláště vhodná pro střední až velké projekty chlazení, jako jsou chladírenské sklady, zařízení na zpracování potravin, supermarkety a logistická centra. Jeho horní konstrukce výstupu vzduchu zajišťuje silné vertikální proudění vzduchu, vynikající odvod tepla a flexibilnější instalaci, a to i ve složitých prostředích. Díky pokročilé technologii posuvu Copeland nabízí jednotka stabilní provoz, nižší vibrace a nižší hlučnost, přičemž výrazně zlepšuje energetickou účinnost a prodlužuje životnost. Podporuje všestranné teplotní rozsahy: -20~10℃ pro chlazení a udržování čerstvého stavu, -40~0℃ pro hluboké zmrazení a -40~-5℃ pro aplikace s ultranízkými teplotami. Odolná konstrukce, kompaktní uspořádání a snadno přístupný design usnadňují instalaci a údržbu a zároveň zajišťují spolehlivý dlouhodobý výkon v náročných podmínkách.
| Model jednotky | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| Typ výstupu kondenzovaného vzduchu | Boční výstup vzduchu | Horní výstup vzduchu | |||||||||
| Teplota odpařování/chladivo | -40 ℃~0℃/R404A | ||||||||||
| Výkon (V-Ph-Hz) | 200~230/3/60 /380~420/3/60 | ||||||||||
| Kompresor | Typ | Kompresor Emerson Scroll | |||||||||
| Kapacita (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| Model | ZF13KQE-TF7 | ZF15KQE-TF7 | ZF18KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF41KQE-TF7 | ZF49KQE-TF7 | ZF54KQE-TF7 | |
| Lopatka kondenzátoru a parametry motoru | Značka | orientovat | HaiLe | ||||||||
| Číslo | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Výkon (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| Specifikace ventilátoru | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| Objem vzduchu (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| Specifikace kondenzátorové mědi | 内螺纹Vnitřní závit | ||||||||||
| Kondenzační plocha (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| Kondenzátorová měděná trubka | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25X21,65) | |
| Objem nádrže (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| Specifikace pro ventily a svařované měděné trubky | 12 19 Port závitového připojení | 16 28 Svařovací přípojný port | 16 28 Svařovací přípojný port | 19 35 Svařovací přípojný port | |||||||
| Doporučený objem chladírny pro skladování v chladu teplotní rozsah 0~-18 C(m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| Chladicí kapacita | Teplota vypařování | Zkušební podmínky: Teplota zpětného vzduchu 20℃, stupeň podchlazení OK; Teplota kondenzace 40℃ | |||||||||
| -40 ℃ | 2660 | 3380 | 4080 | 5050 | 6500 | 5050 | 6500 | 8290 | 9960 | 11350 | |
| -30 ℃ | 4270 | 5300 | 6410 | 7910 | 10500 | 7910 | 10500 | 13100 | 15700 | 17900 | |
| -20 ℃ | 6460 | 7930 | 9530 | 11950 | 15700 | 11950 | 15700 | 19400 | 23500 | 26800 | |
| -10 ℃ | 9370 | 11550 | 13800 | 17450 | 22700 | 17450 | 22700 | 28000 | / | / | |
| -5 ℃ | 11150 | 13750 | 16450 | 20800 | 27100 | 20800 | 27100 | 33400 | / | / | |
| 0℃ | 13100 | 16300 | 19550 | / | / | / | / | / | / | / | |
| Rozměry produktu: délka × šířka × výška (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| Rozměry produktu: délka × šířka × výška (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1645×1015×1290 | |
| Rozměry balení: délka × šířka × výška (mm) | 725×410 | 725×410 | 725×410 | 690 × 450 | 690 × 450 | 906×725 | 870×725 | 970 × 755 | 970×855 | 970×855 | |
| Hlučnost dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| Čistá hmotnost (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Hrubá hmotnost (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Škrtící zařízení | Tepelný expanzní ventil (poskytován uživatelem) | ||||||||||
| Doporučujeme použít model tepelného expanzního ventilu | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Doporučený model vzduchového chladiče | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Poznámka: Pro zajištění chladicího účinku instalace jednotky se doporučuje použít měděné trubky se specifikacemi, které nejsou menší než u vzduchového chladiče. Při připojení ke kondenzační jednotce lze použít měděné trubky s proměnným průměrem! | |||||||||||
| Model jednotky | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| Typ výstupu kondenzovaného vzduchu | Boční výstup vzduchu | Horní výstup vzduchu | |||||||||
| Teplota odpařování/chladivo | -40 ℃~-5℃/R404A | ||||||||||
| Výkon (V-Ph-Hz) | 380~420/3/50 | ||||||||||
| Kompresor | Typ | Kompresor Emerson Scroll | |||||||||
| Kapacita (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| Model | ZFI20KQE-TFD | ZF¹23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| Lopatka kondenzátoru a parametry motoru | Značka | orientovat | HaiLe | ||||||||
| Číslo | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Výkon (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Specifikace ventilátoru | 500×148 | 500×148 | 500×148 | 500X×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| Objem vzduchu (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Specifikace kondenzátorové mědi | Vnitřní závit | ||||||||||
| Kondenzační plocha (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Kondenzátorová měděná trubka | φ9(25X×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Objem nádrže (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Specifikace pro ventily a svařované měděné trubky | 12 19 Port závitového připojení | 16 28 Svařovací přípojný port | 16 28 Svařovací přípojný port | 19 35 Svařovací přípojný port | 19 42 Svařovací přípojný port | ||||||
| Doporučený objem chladírny pro skladování v chladu temperature rozsah 0~-18 C(m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Chladicí kapacita | Teplota vypařování | Zkušební podmínky: Teplota zpětného vzduchu 20℃, stupeň podchlazení OK; Teplota kondenzace 40℃ | |||||||||
| -40 ℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30 ℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20 ℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10 ℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5 ℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| Rozměry produktu: délka × šířka × výška (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Rozměry produktu: délka × šířka × výška (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| Rozměry balení: délka × šířka × výška (mm) | 725×410 | 725×410 | 725×410 | 690 × 450 | 690 × 450 | 906×725 | 870×725 | 970 × 755 | 970×855 | 970 × 860 | |
| Hlučnost dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Čistá hmotnost (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Hrubá hmotnost (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Škrtící zařízení | Tepelný expanzní ventil (poskytován uživatelem) | ||||||||||
| Doporučujeme použít model tepelného expanzního ventilu | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Doporučený model vzduchového chladiče | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Poznámka: Pro zajištění správného účinku instalace jednotky se doporučuje použít měděné trubky se specifikacemi, které nejsou menší než u vzduchového chladiče. Při připojení ke kondenzační jednotce lze použít měděné trubky s proměnným průměrem! | |||||||||||
